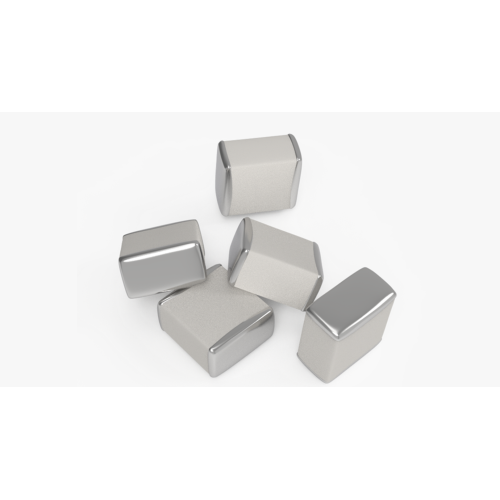

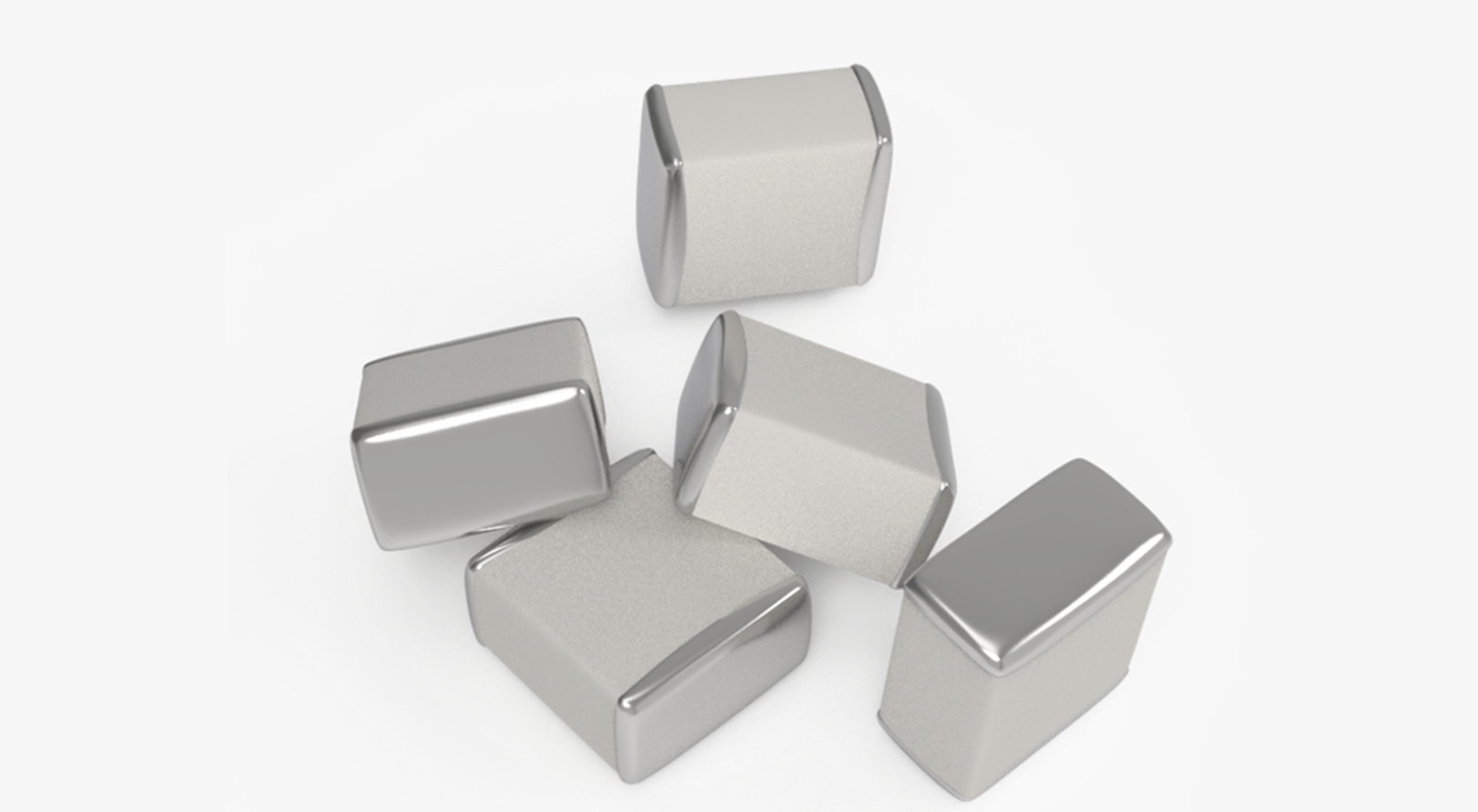

100B1R8BT500XT 1.8PF 1111 ±0.1% 500V

نظرة عامة على المنتج

المواصفات الرئيسية

• السعة الاسمية: 1.8 الجبهة الوطنية
• تحمل السعة: ±0.1 pF (دقة عالية من الدرجة B)
• جهد العمل المقدر: 500 فولت تيار مستمر
• العازل الكهربائي: بورسلين P90، معامل درجة الحرارة +90±20 جزء في المليون/درجة مئوية (-55 درجة مئوية إلى +125 درجة مئوية)، +90±30 جزء في المليون/درجة مئوية (+125 درجة مئوية إلى +175 درجة مئوية)
• العبوة: 1111 بوصة / 2828 متريًا، أبعاد الجسم 2.79 مم × 2.79 مم × 2.59 مم (الطول × العرض × الارتفاع)
• نوع التركيب: جهاز التثبيت على السطح (SMD/SMT)
• نطاق درجة حرارة التشغيل: -55 درجة مئوية ~ +175 درجة مئوية
• إنهاء الإنهاء: القصدير/الرصاص (Sn/Pb) فوق حاجز النيكل
• التعبئة والتغليف: الشريط والبكرة
• معايير الموثوقية: متوافقة مع المواصفات العسكرية MIL-PRF-55681 وMIL-PRF-123

سمات

• أداء متميز عالي التردد: عامل Q عالي للغاية، ومقاومة سلسلة مكافئة منخفضة (ESR) ومحاثة سلسلة مكافئة منخفضة (ESL)، مما يوفر خسارة إدخال منخفضة للغاية.
• تردد رنين ذاتي عالي لتشغيل مستقر عبر نطاقات الترددات اللاسلكية والميكروويف، بدون تأثير شيخوخة السعة أو تأثير كهرضغطية.
• سعة صغيرة بدقة عالية، يمكن التحكم في التسامح ضمن ±0.1 pF، ومناسبة للحلقات عالية التردد مع متطلبات صارمة بشأن تردد الرنين ودقة المطابقة.
• استقرار ممتاز للسعة مع انجراف خطي ويمكن التحكم في درجة الحرارة، مما يضمن أداءً كهربائيًا متسقًا للغاية عبر نطاق درجة حرارة التشغيل الكامل.
• قدرة تحمل الجهد العالي والتعامل مع الطاقة، مناسبة لسيناريوهات الجهد العالي مثل مضخمات طاقة التردد اللاسلكي عالية الطاقة وشبكات مطابقة المعاوقة.
• اتساق ممتاز للدفعات واستقرار طويل الأمد، مما يلبي متطلبات المجالات ذات الموثوقية العالية بما في ذلك المجالات العسكرية والفضائية.
• مستوى حساسية الرطوبة (MSL) 1 مع مدة صلاحية غير محدودة، مما يسهل الإنتاج وإدارة المخزون.

التطبيقات
